零件組裝檢測包裝自動設備

（參考：測試機-側視圖）

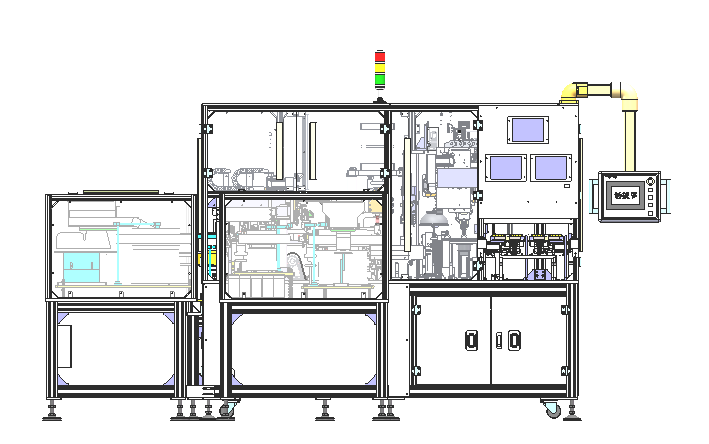

（側視圖）

技 術 特 點

采用高精密穩定的振動盤上料，自動分揀過程進行檢測保證后完成指定組裝動作，結合氣缸+伺服電機+凸輪分割器+PLC控制，精準高速完成各種組裝工藝并且結合視覺CCD檢測進行可不規則的包裝，另加過程導正機構和檢測機構來滿足高速動作的穩定性，5個組裝動作加上4個檢測功能合計不超過4S一個周期。

設備重點在于凸輪聯動技術、CCD技術、檢測技術、沖壓鉚接技術等。

產 品 參 數

◆上料方式

震動盤 （可根據項目進行半自動或者其他方式）

◆產品規格

金屬，塑膠，彈片，膠圈，彈簧混合組裝品等

◆檢測內容

注塑成品的尺寸、高度、導通、耐壓、表面、外形、扭力等

◆Z高效率
2S/PCS

◆組裝精度

Z高±0.02mm

◆設備周期

4S/PCS

應 用 場 景
將運動控制技術及機器視覺技術相結合，打造了高速穩定并且滿足各種要求檢測的零件組裝包裝自動化設備，可為客戶不同產品定制設計，被廣泛應用于電子組裝、塑膠金屬組裝、零件檢測、零件包裝分揀等各種零件加工行業。
