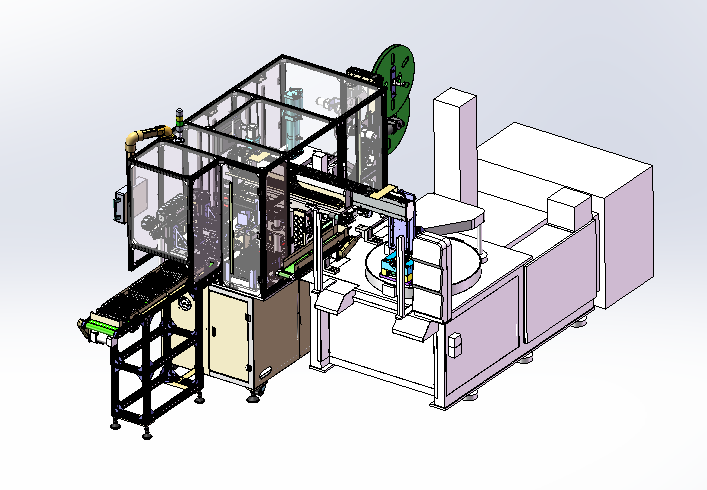

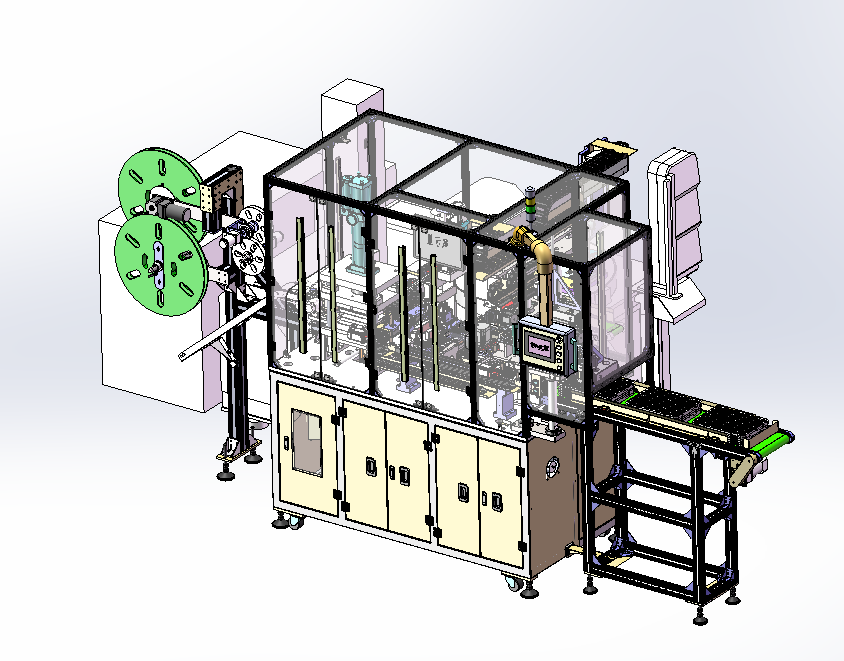

全自動料帶沖壓插件注塑檢測機（模具檢測）

技 術 特 點：

此設備由上料機構、分料機構、整形機構、CCD檢測機構、機械手搬送機構、注塑機構組成；整機運行平穩，可監控，參數可調，操作方便。

核心機構：

1、機械手精密夾取機構：

由金屬精密夾取夾爪、產品定位模仿手指進行精密插件，水口料夾取手指氣缸、成品夾取手指氣缸以及配置的各類傳感感應功能組成。

2、注塑全聯動機構：

由（料帶送料機+模具沖壓機構+自動機設備PLC+注塑機PLC+CCD視覺）聯機聯動，產品插入注塑模具前，通過模具監測CCD檢測模具是否有異物，確認無異常則進行插件，插件后CCD再進行檢測是否插件到位，如無異常將進行注塑工藝；

3、CCD視覺過程檢測：

產品插件前，先由CCD 對模具進行異物排除，再對模具上的定位孔進行檢測定位，通過數據傳輸至機械手進行精準移動，將夾取夾爪上的半成品插入模具中，CCD檢測是否插件合格，注塑完成開模后，通過精密夾取機構將成品和水口料夾取排出。

過程保證：1、是否夾取檢測；2、夾取掉落檢測；3、插入到位檢測。

核 心 技 術：

集成應用了牛耳自主核心技術：料帶送料技術、沖壓模具技術、CCD檢測技術、機械手指技術、過程檢驗校正技術等。

產 品 參 數：

◆上料方式：料盤、料帶或震動盤（可根據項目進行半自動或其他方式）

◆產品規格： 各類精密插件注塑件等

◆檢測內容：上料檢測、成品檢測、模具定位、機械夾爪全過程檢測（成品和水口是否抓取成功、是否遺漏在模具內、抓取過程中是否有掉漏、插件時候到位無帶出）等

◆Z高效率：20S/模

◆插件精度：Z高±0.03mm

應 用 場 景

廣泛應用于汽車配件、精密電子、家電廚電、3C、塑膠金屬等生產制造行業的產品對應各種注塑工藝的自動化生產。可根據客戶產品特定工藝需求，量身定制，為客戶生產自動化的過程中提供高速穩定的解決方案和高性價比的產品。
